VERSIONE VGT-EW(Attuatori elettronici VGT - Valvola MAC ) - v3.2

E LA FUSIONE TRA EW v1.2 e VGT v2.2
Questo sistema di gestione turbo VGT e EW che monitora e regola in tempo reale mentre guidi.

PER CHI È PENSATO?
Per appassionati di motori che vogliono gestire perfettamente il boost su auto con turbocompressori VGT (Variable Geometry Turbo)+valvole Tial esterne , senza complicazioni. Ideale per chi cerca un controllo semplice ma professionale.

include

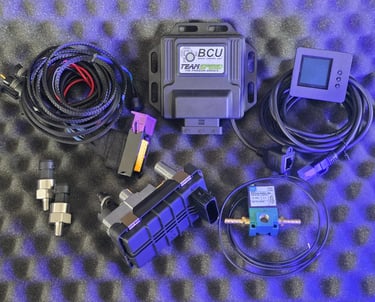

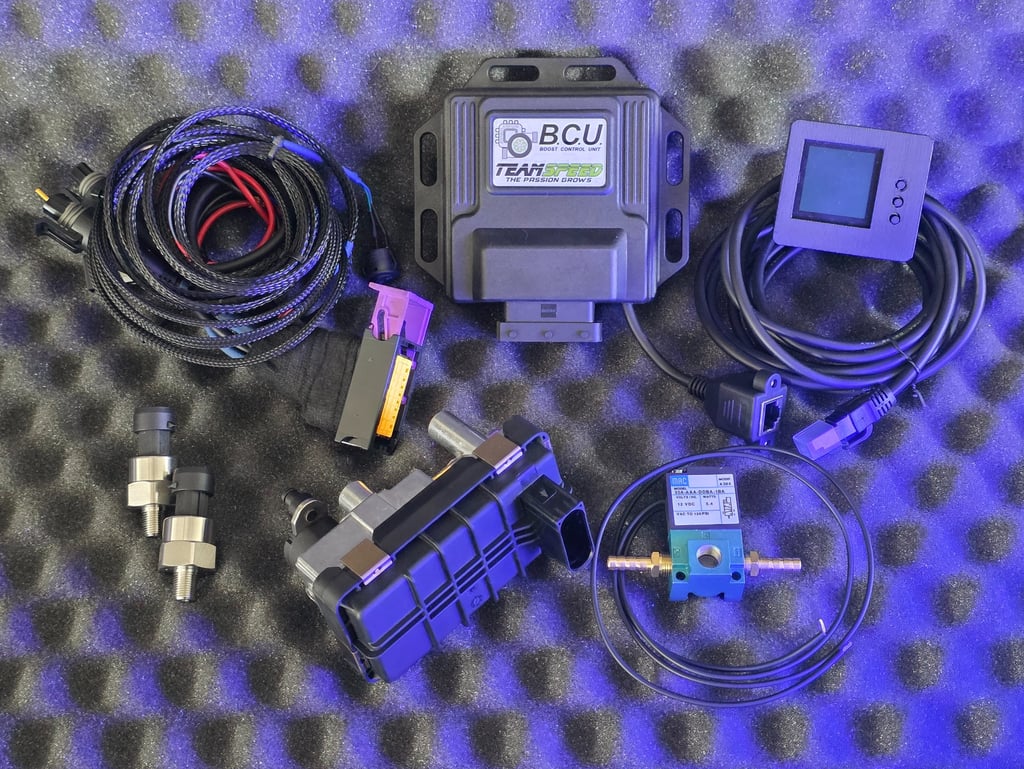

box BCU - Dispay - impianto elettrico BCU - 2 sensore 0-7bar

non include
Attuatore VGT - Attuatore MAC - Raccordi generici

TUTTO MENTRE GUIDI

• Controlla la geometria del turbo variabile

• Misura la pressione e contropressione turbo in tempo reale con precisione 0.1 bar in scala numerica oppure grafico 2d

• Mostra mappa attuale con scala impostata

• Mostra pressioni rilevate massime (con un click reset)

• Imposti pressione di inizio movimento da 0,1 a 7.0 bar

• Imposti posizione attuatore vgt in riposo

• Imposti pressione di fine movimento da 0.2 a 7.0bar

• imposti mappa della westegate mac da 0 a 99

• imposti il tempo di ritardo di funzionamento dopo che passa la soglia pressione desiderata da 0.0 a 10 secondi

• imposti la soglia di pressione limite di non passare fino a 7bar

• Imposti doppio programma(selezionabile via interruttore),7 programmi preimpostabili in mappa 2d per condizioni di guida diverse oppure 1 programmazione personalizzata custom su 9 punti di mappa 2d

• Imposti rampa di velocita 1-99 (velocità apertura/chiusura)

• Imposti allarmi visivo o Relè: Uscita per allarmi/attuatori ausiliari

• Imposti il sensori con scale da 0-5v e 0-7bar

• Salvataggio automatico delle impostazioni in memoria temporanee

VISUALIZZAZIONE LIVE

• Misura precisione 0.1 bar - Boost e contropressione

• Doppia modalità: Numerico (valori precisi) o Grafico 2D (andamento)

• Mappa attiva - Visualizza curva di controllo applicata

• Memoria picchi - Tieni traccia delle massime pressioni (reset con un click o due click per reset totale)

REGOLAZIONE AVANZATA

Parametri Fondamentali VGT:

• Start movimento: 0.1 - 6.9 bar (quando il VGT inizia a reagire)

• Posizione riposo: Imposta l'apertura a motore spento

• Fine movimento: 0.2 - 7.0 bar (pressione di saturazione)

• 7 Mappe predefinite (Lineare, Banana+, Banana-, S-Curve...)

• 1 Mappa Custom - Disegna la tua curva su 9 punti

• Rampa velocità 1-99 - Regola aggressività apertura/chiusura

  Parametri Fondamentali EW:

• Start attivazione valvola mac: 0.1 - 7.0 bar (quando la valvola mac inizia a reagire)

• Mappa di funzionamento valvola mac: da 0-99

• Tempo di ritardo per azzionamento della Mappa di funzionamento: 0-10sec (ottimo per overboost)

• Offset pressure: interaggisce nella mappa di funzionamento adattandosi automanticamente a non raggiungere il valore di pressione da 0.2 - 7bar



  Doppia Personalità:

• 2 Programmi indipendenti - Cambia con interruttore fisico

• Allarmi visivo o Relè: Uscita per allarmi valori boost e back con impostazioni indipendenti con un solo rele normalmente aperto e normalmente chiuso

DUALE PERSONALITÀ

esempi di personalizazzione

PROG0 - La Mappa Normal

• Boost progressivo

• Consumi ottimizzati

• Comportamento civile

PROG1 - La Mappa Pista Brutale

• Risposta immediata

• Potenza massima

• Adrenalina pura

Cambia tra le due CON UN CLICK - Lo switch ti fa passare da "auto normal" a "auto brutale" in un secondo.

SICUREZZA E ALLARMI

• Allarme visivo - Display lampeggiante

• Uscita relè - Attiva luci, allarmi acustici, valvole

• Soglie configurabili separate per Boost e Backpressure

CALIBRAZIONE PRECISA

• Scala elettrica: 0-5V personalizzabile

• Scala pressione: 0-7bar regolabile

• Doppio sensore - Calibrazione indipendente Boost/Back

MEMORIA INTELLIGENTE

• Salvataggio automatico - Non perdi le impostazioni

• Memoria temporanea - Cambi al volo mentre guidi

• Backup EEPROM - Conserva setup dopo spegnimento

Applicazione Pratica

Il sistema permette di:

• Ottimizzare la risposta del turbocompressore vgt e wastegate esterne

• Ridurre il turbo-lag

• Limitare la sovrapressione

• Proteggere il motore da picchi di pressione

• Adattare la mappatura a diverse condizioni di guida

⚡ Note Versione 3.2

• Controllo VGT e Controllo EW

• Pulsanti direzionali per maggiore affidabilità sul box dispay

• Stabilità migliorata: Gestione errori avanzata

Questo controller rappresenta una soluzione professionale per la gestione di turbocompressori VGT e Wastegate esterne, offrendo precisione, affidabilità e flessibilità di regolazione per applicazioni automotive ad alte prestazioni.

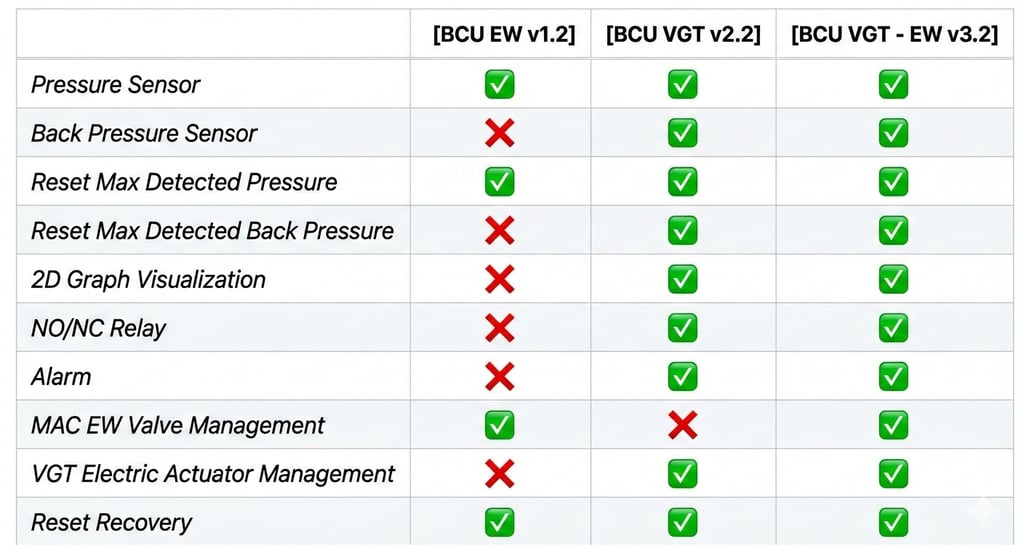

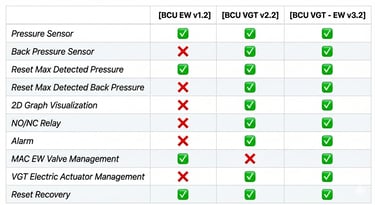

TABELLA INTUITIVA
