Impostazione montaggio attuatore elettrico Hella

Procedura di impostazione montaggio attuatore elettrico su turbina a geometria variabile

Per garantire il corretto allineamento tra la geometria variabile della turbina e l’attuatore elettrico (tenendo conto che ogni turbina presenta una taratura meccanica specifica), si procede come segue:

1. Posizionamento iniziale – geometria chiusa (Prog0)

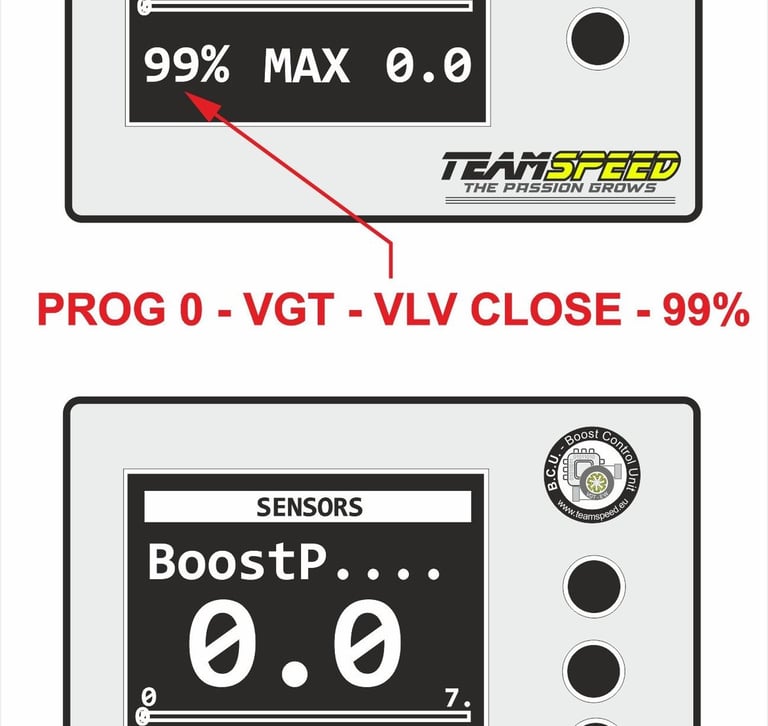

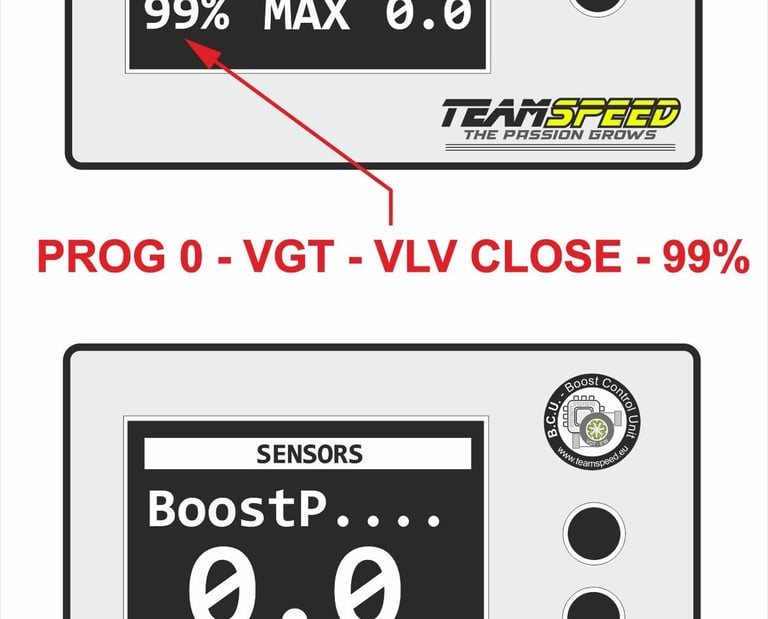

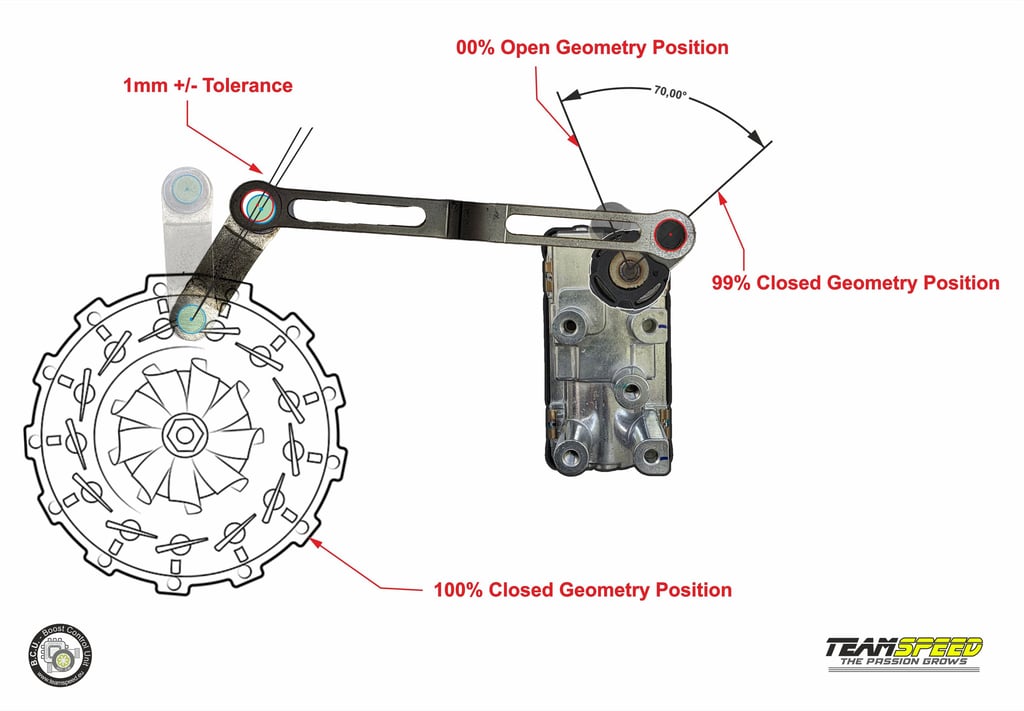

   • Con l’attuatore completamente chiuso, impostare il parametro VLVCL0S su Prog0 = 99%, in modo da portare la geometria nella posizione di massima chiusura (come mostrato nella prima figura dimostrativa).

   • In questa posizione, verificare la distanza tra il battente della geometria chiusa e l’attuatore.

   • Deve essere presente una tolleranza di 1 mm (come evidenziato nella figura).

• 2. Posizionamento – geometria aperta (Prog1)

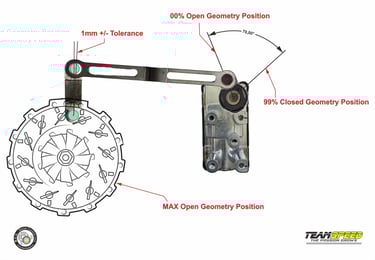

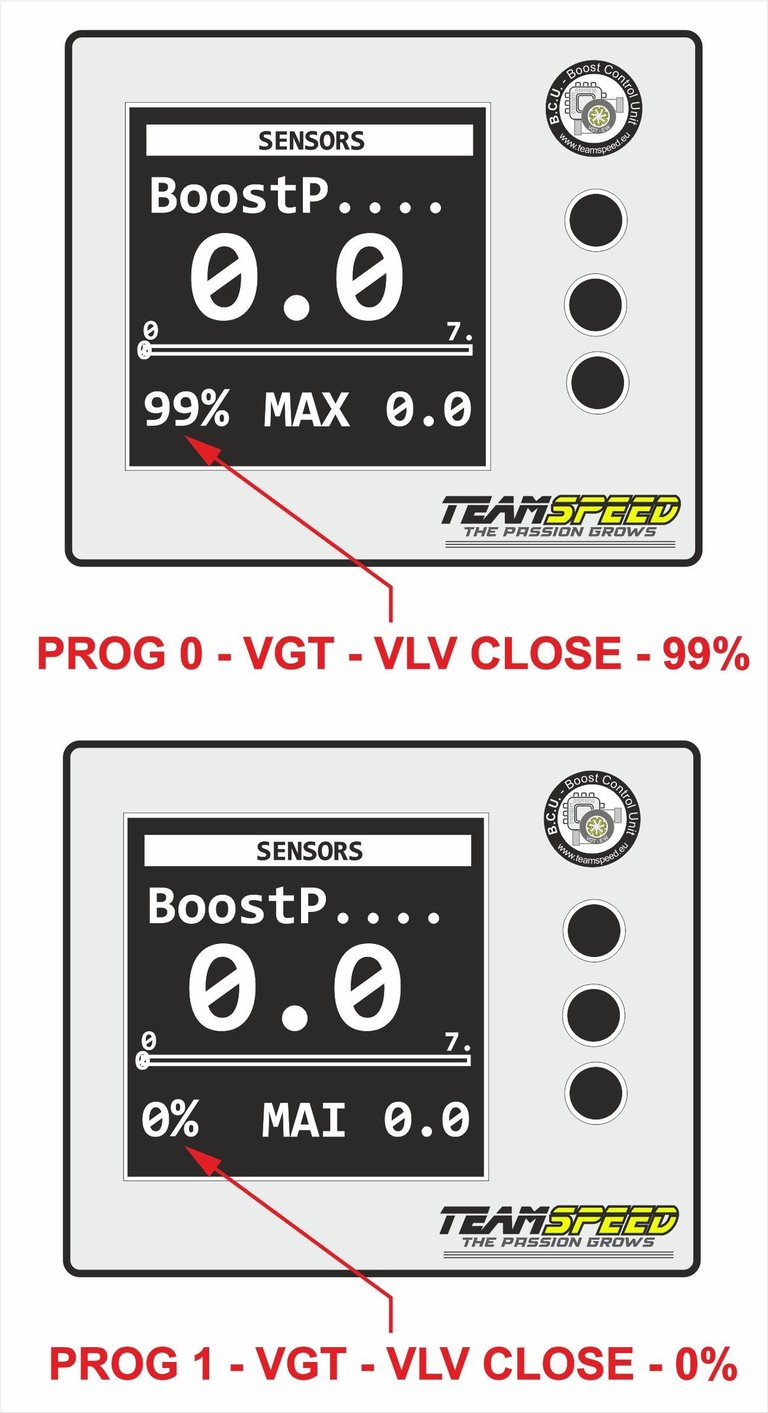

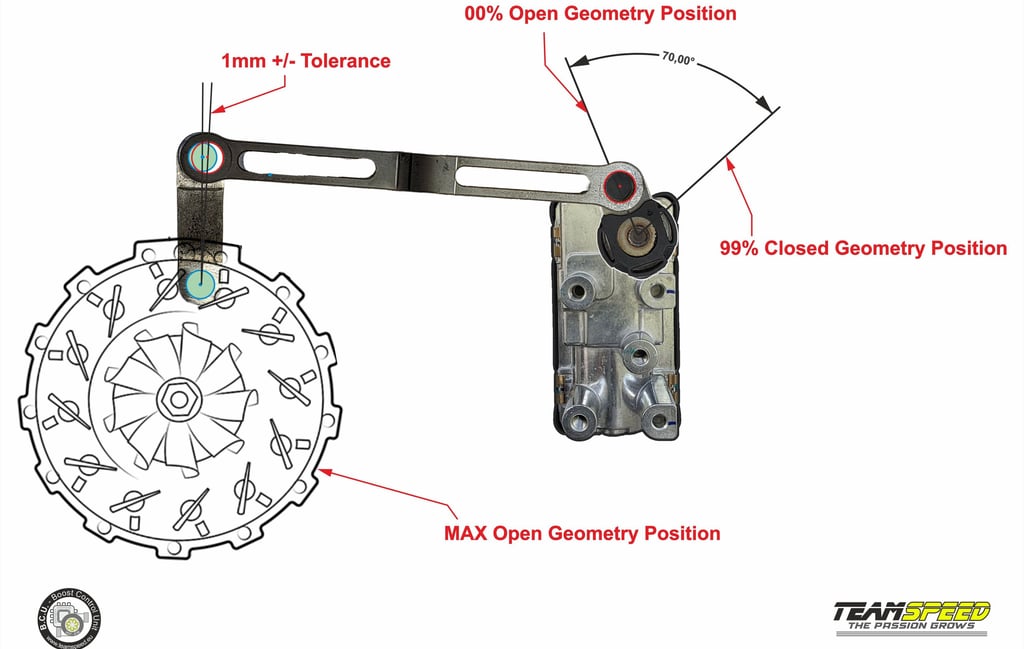

  • Selezionare il programma Prog1 tramite l’interruttore e impostare VLVCL0S = 0%, in modo da portare la geometria nella posizione di massima apertura (come mostrato nella figura ).

  • Anche in questa condizione, verificare la distanza tra il battente della geometria aperta e l’attuatore.

  • Anche qui la tolleranza deve essere 1 mm.

• 3. Verifica e regolazione delle tolleranze

  • Se le tolleranze non coincidono (cioè la distanza non risulta pari a 1 mm in entrambe le posizioni), ciò è dovuto a una non corrispondenza tra la taratura meccanica della geometria e gli angoli di funzionamento dell’attuatore.

  • In tal caso, è necessario regolare la lunghezza dell’asta della geometria (allungando o accorciando) fino a ottenere le tolleranze richieste di 1 mm sia in posizione chiusa sia in posizione aperta.

• 4. Nota tecnica

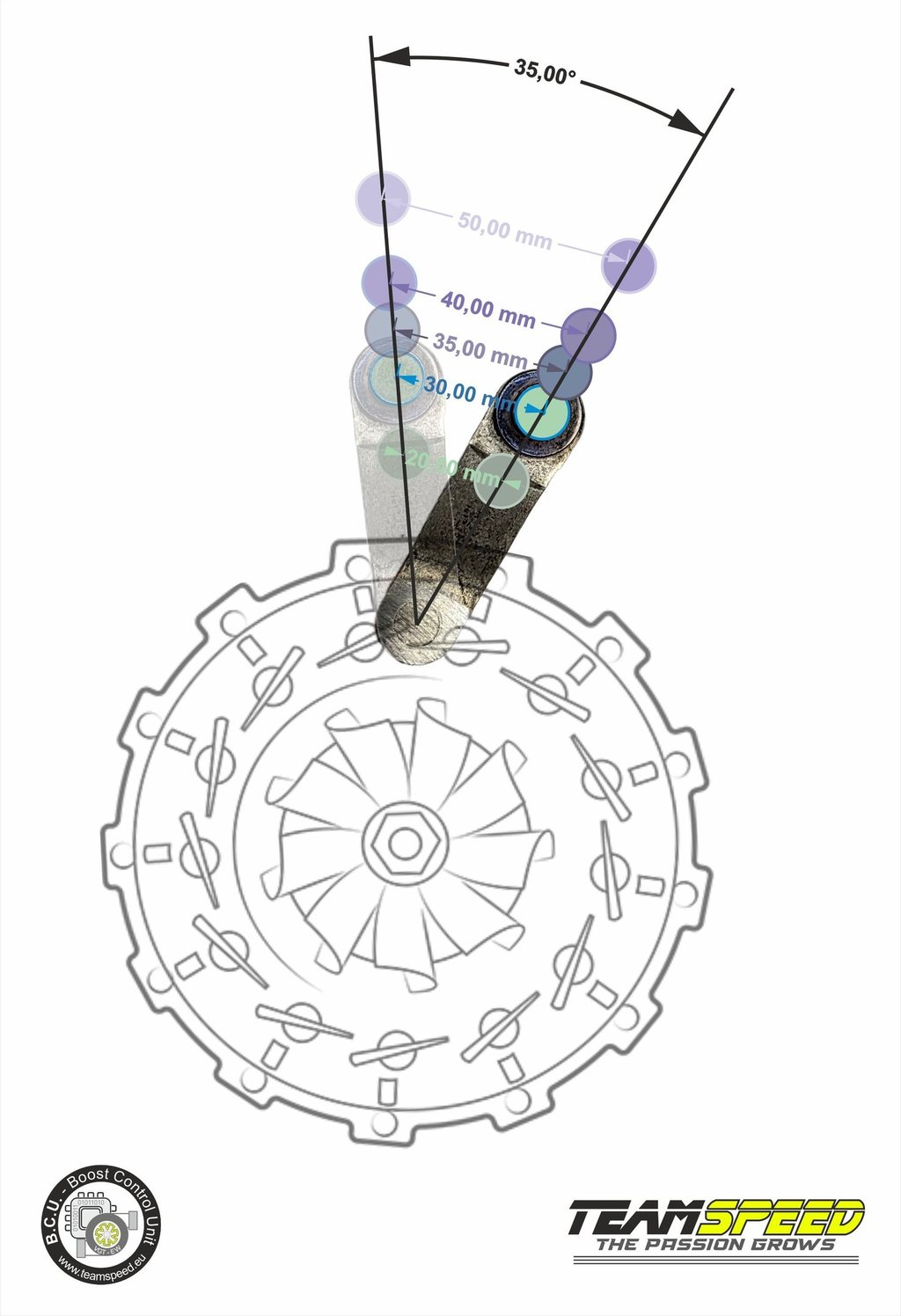

  • La modifica della lunghezza dell’asta varia la distanza complessiva tra attuatore e geometria, senza alterare la funzionalità operativa della geometria variabile, che rimane invariata (come illustrato nella figura 4)..
